4-72、B4-72系列离心通风机

发布时间:2023-02-02浏览次数:1
一、产品概述
    本公司生产的4-72型离心通风机具有效率高、风量大、性能曲线平稳等特点,是通风排尘及其他换气场所理想的配套产品。该风机应用时对输送的气体要求为:不许有较粘性物质,最高温度不超过80℃,含尘量和其他硬质颗粒物不大于150mg/m3。
    B4-72型防爆离心通风机,可作为易燃易爆挥发性气体的通风换气用,其性能、结构形式和外形尺寸与4-72型相同,№2.8-6A采用B35型带法兰盘底脚的电动机,№6-12C、D电动机选用表中与Y系列对应的YB系列;安装形式为B3。

二、形式

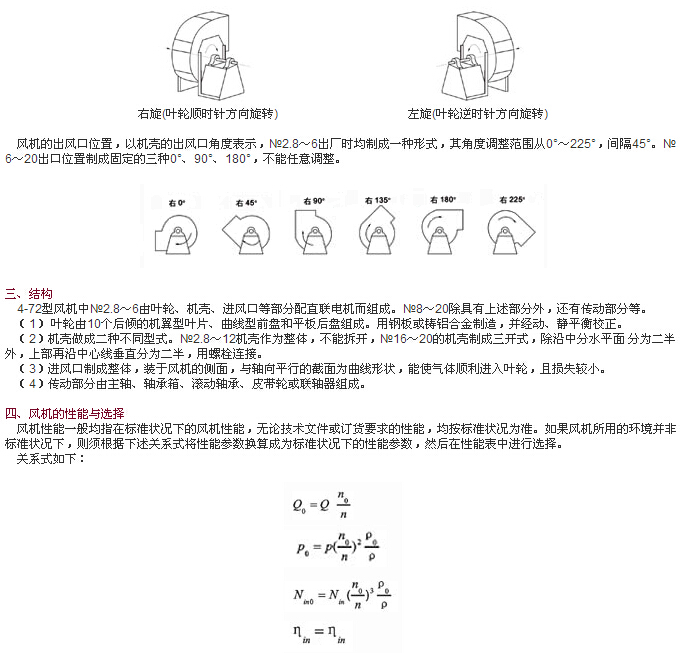

    风机可制成右旋转和左旋转两种型式,从电动机一端正视,叶轮顺时针旋转,称为右旋转风机,以“右”表示;叶轮逆时针旋转,称为左旋转风机,以“左”表示。

式中:
    Q-流量(m³/h);
    N-功率(kW);
    ρ-密度(kg/);
    P-全压(Pa);
    η-效率(%)
    n-转速(r/min);
    注:无注脚符号表示已知的性能及其关系参数,注脚符号“0”表示所求的性能参数。标准进气状态为:大气压力Pt=101325Pa ,进气温度ta=20℃ ,相对湿度Φ=50% ,空气密度ρ=1.2kg/m3。

五、风机的安装和使用
    在安装前首先应准备好安装用材料及工具,并对风机各部分的机件进行检查。对叶轮、主轴和轴承等更应特别细致检查,如发现损伤,应该修好,然后用煤油清洗轴承箱内部。
    在安装操作的过程中必须注意下列几点:
    在一些接合面上,为防止生锈、减少拆卸困难,应涂上润滑脂或机械油。
    在接合面的螺栓时,如有定位销钉应先上好销钉,再拧紧螺栓。
    检查机壳内及其它壳体内部,不应有掉入的遗留的工具和杂物。
    安装要求:
    (1) 安装风机时,输气管道的重量不应加在机壳上,按图纸校正进风口与叶轮之间间隙尺寸,而且保持轴水平位置。
    (2) 安装进风口管道时,可以直接利用进风口本身的螺栓联接,此时进风口的固定是靠三个沉头螺钉。

六、风机的维护
    (一)风机维护工作制度
    1、只有在风机设备完全正常的情况下方可运转。
    2、如风机设备在检修后开动时,则需注意风机各部位是否正常。
    3、定期清除风机气及气体输送管道内部的灰尘、污垢及水等杂质、并防止锈蚀。
    4、对风机设备的修理,不许在运转中进行。
    (二)风机正常运转中的注意事项。
    1、如发现流量过大,不符使用要求,或短时间内需要较小的流量,可利用节流装置进行调节。
    2、对温度计及油标的灵敏性定期调查。
    3、在风机的开车、停车或运转过程中,如发现不正常现象时,应及时查明原因,若有故障要立即检修。
    4、除每次拆修后应更换润滑油外,还应定期更换润滑油。

七、订货须知
    订货时,请注明风机的使用环境,要求的压力、流量、风机的机号、旋转方向、出风口角度、传动方式、叶轮转速及电机型号等。
    如有特殊要求,我厂可根据客户的要求特殊设计和制造。

注:风机的性能参数及结构尺寸,本公司若有变更,恕不另行通知。
不同型号详细参数表:

4-72№2.8-6A离心通风机安装及外形尺寸
