4-68系列离心通风机
发布时间:2023-02-02浏览次数:2
一、4-68型离心通风机的用途及型式
4-68型离心通风机用作一般通风换气用。作为一般工厂及建筑物的室内通风换气。既可用作输入气体,也可用作输出气体。输送的气体应为空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于15mg/m3。气体温度不得超过80℃。其中对有一定浓度的腐蚀性气体的输送可以用玻璃钢为材料,生产防腐风机。

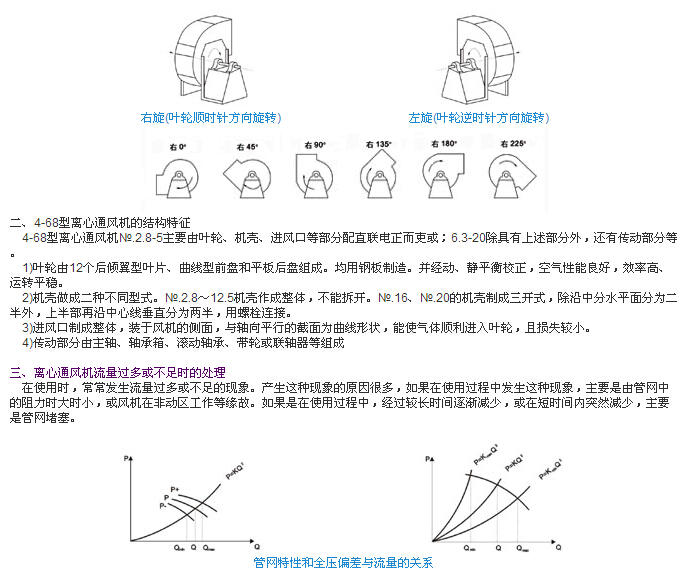

4-68型离心通风机可制成右旋转和左旋转两种型式。从电动机一侧正视。叶轮顺时针旋转,称为右旋风机,以“右”表示;叶轮逆时针旋转,称为左旋风机,以“左”表示。风机的出口位置.以机壳的出风口角度表示。
在风机新安装后,进行正式运转时就发生流量过多或不足现象,其原因主要有以下几点:
1)管网阻力实际值与计算值相差过大。由一般管网特性方程式:P=KQ2可知,如实际值K小于计算值K时,则流量减少。
2)选择时未考虑风机本身全压值偏差△P的影响,当风机实际全压为正偏差时,则流量增大;为负偏差叶时,则流量减少。
在风机新安装后开始正式运转,或在使用过程中发生流量过大或过小时,可用下列方法之一消除。
1)利用节流装置调节流量。
2)改变风机的转速调节流量。
3)调换压力较高的或较低的风机调节流量。
4)改变管网阻力系数调节流量。
必须指出的是:一般都采用节流装置来调节流量。但当实际流量比需要流量大得很多时这种方法浪费电力过多,很不经济。如条件允许,通常采用减低风机转速或调换压力较低的风机。
当节流装置全开时,流量仍嫌过小,此时节流装置已失去作用,故应设法改变管网使阻力系数减小以增加流量。也可采用增加风机转速和调换压力较高的风机,但电动机直联和联轴器联接的风机一般都不能改变转速,只有带传动的风机可借改变带轮直径以增减转速,但风机的******转速不可超过性能表上的最高转速,并核算电动机功率。
四、4-68型离心通风机的性能与选择
风机性能一般均指在标准状况下的风机性能,无论技术文件或订货要求的性能,均按标准状况为准。如果风机所用的环境并非标准状况下,则须根据下述关系式将性能参数换算成为标准状况下的性能参数,然后在性能表中进行选择。
关系式如下:
式中:
Q-流量(m³/h);
N-功率(kW);
ρ-密度(kg/m³);
P-全压(Pa);
η-效率(%)
n-转速(r/min);
注:无注脚符号表示已知的性能及其关系参数,注脚符号“0”表示所求的性能参数。标准进气状态为:大气压力Pt=101325Pa ,进气温度ta=20℃ ,相对湿度Φ=50% ,空气密度ρ=1.2kg/m³。
五、订货须知
订货时,请注明风机的使用环境,要求的压力、流量、风机的机号、旋转方向、出风口角度、传动方式、叶轮转速及电机型号等。
如有特殊要求,我厂可根据客户的要求特殊设计和制造。
注:风机的性能参数及结构尺寸,本公司若有变更,恕不另行通知。
不同型号详细参数表:

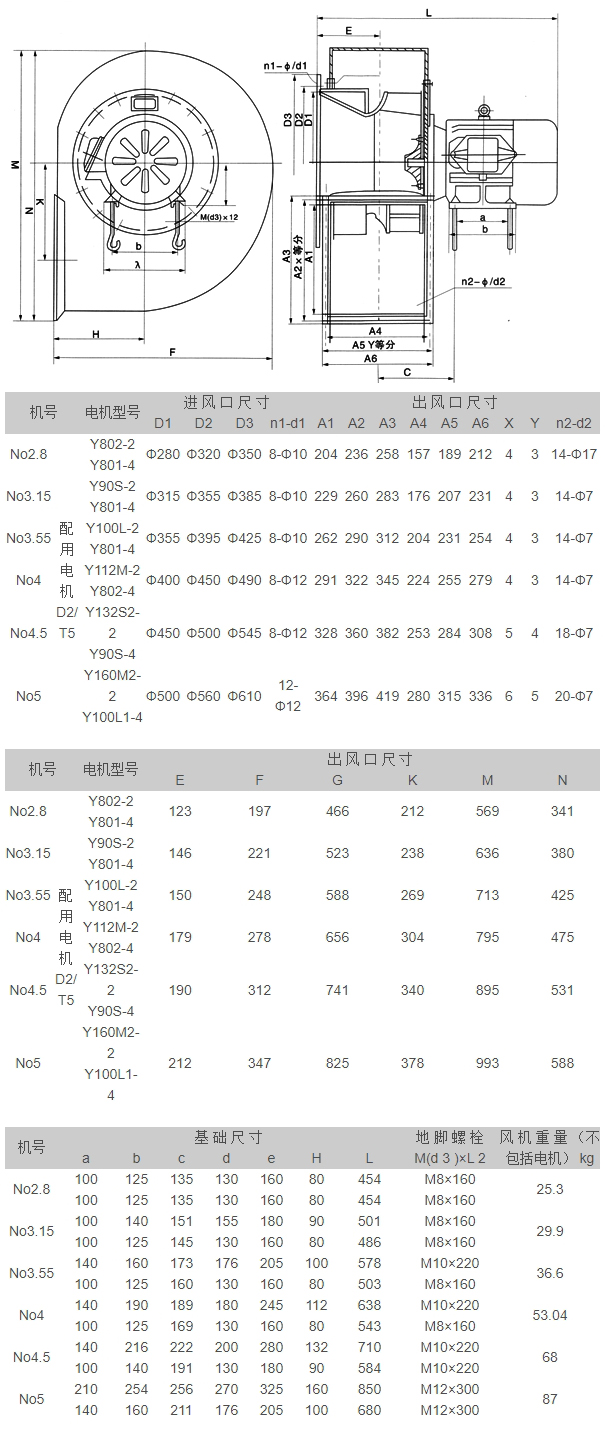

4-68№2.8~5A离心通风机外形及安装尺寸
4-68型离心通风机用作一般通风换气用。作为一般工厂及建筑物的室内通风换气。既可用作输入气体,也可用作输出气体。输送的气体应为空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于15mg/m3。气体温度不得超过80℃。其中对有一定浓度的腐蚀性气体的输送可以用玻璃钢为材料,生产防腐风机。
4-68型离心通风机可制成右旋转和左旋转两种型式。从电动机一侧正视。叶轮顺时针旋转,称为右旋风机,以“右”表示;叶轮逆时针旋转,称为左旋风机,以“左”表示。风机的出口位置.以机壳的出风口角度表示。
在风机新安装后,进行正式运转时就发生流量过多或不足现象,其原因主要有以下几点:
1)管网阻力实际值与计算值相差过大。由一般管网特性方程式:P=KQ2可知,如实际值K小于计算值K时,则流量减少。
2)选择时未考虑风机本身全压值偏差△P的影响,当风机实际全压为正偏差时,则流量增大;为负偏差叶时,则流量减少。
在风机新安装后开始正式运转,或在使用过程中发生流量过大或过小时,可用下列方法之一消除。
1)利用节流装置调节流量。
2)改变风机的转速调节流量。
3)调换压力较高的或较低的风机调节流量。
4)改变管网阻力系数调节流量。
必须指出的是:一般都采用节流装置来调节流量。但当实际流量比需要流量大得很多时这种方法浪费电力过多,很不经济。如条件允许,通常采用减低风机转速或调换压力较低的风机。
当节流装置全开时,流量仍嫌过小,此时节流装置已失去作用,故应设法改变管网使阻力系数减小以增加流量。也可采用增加风机转速和调换压力较高的风机,但电动机直联和联轴器联接的风机一般都不能改变转速,只有带传动的风机可借改变带轮直径以增减转速,但风机的******转速不可超过性能表上的最高转速,并核算电动机功率。
四、4-68型离心通风机的性能与选择
风机性能一般均指在标准状况下的风机性能,无论技术文件或订货要求的性能,均按标准状况为准。如果风机所用的环境并非标准状况下,则须根据下述关系式将性能参数换算成为标准状况下的性能参数,然后在性能表中进行选择。
关系式如下:
式中:
Q-流量(m³/h);
N-功率(kW);
ρ-密度(kg/m³);
P-全压(Pa);
η-效率(%)
n-转速(r/min);
注:无注脚符号表示已知的性能及其关系参数,注脚符号“0”表示所求的性能参数。标准进气状态为:大气压力Pt=101325Pa ,进气温度ta=20℃ ,相对湿度Φ=50% ,空气密度ρ=1.2kg/m³。
五、订货须知
订货时,请注明风机的使用环境,要求的压力、流量、风机的机号、旋转方向、出风口角度、传动方式、叶轮转速及电机型号等。
如有特殊要求,我厂可根据客户的要求特殊设计和制造。
注:风机的性能参数及结构尺寸,本公司若有变更,恕不另行通知。
不同型号详细参数表:

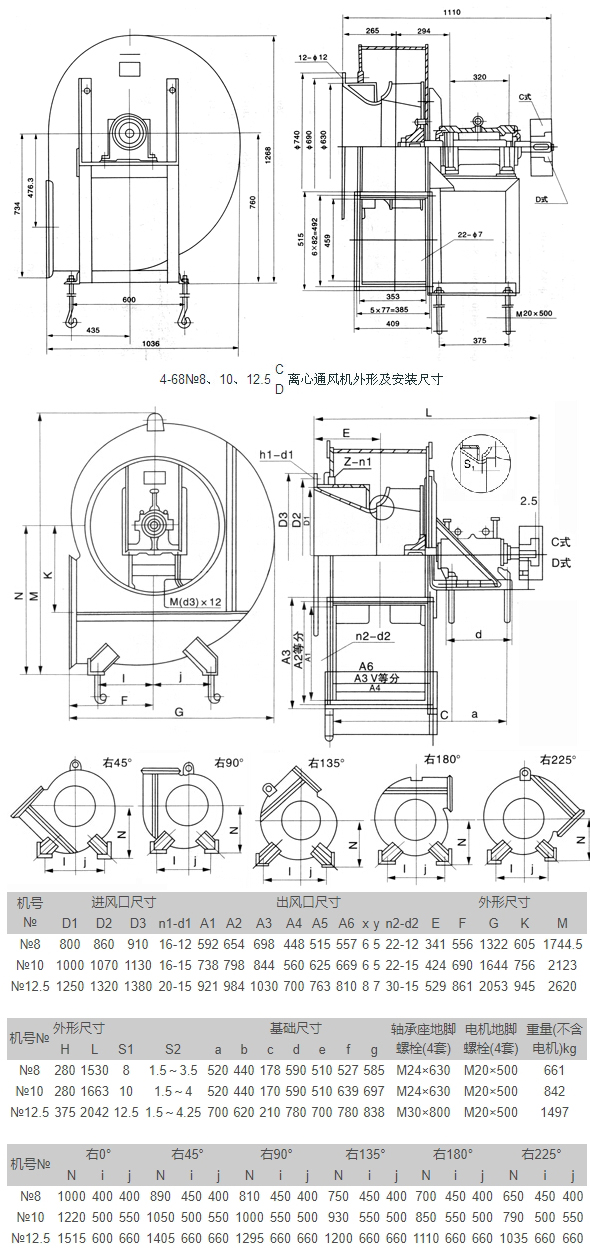

4-68№2.8~5A离心通风机外形及安装尺寸
