EDF系列离心通风机
EDF系列空调离心通风机是吸收同类产品的优特点，自行研制开发的前向多翼式离心通风机。该风机为双吸入进风形式，具有风量大、噪声低、效率高、能耗少、运转平稳等特点。共有2.5#～10.0#十三种机号。(改变主轴转速可得到无穷多工况)。是各类中央空调机组、空气处理机组及其它暖通空调、净化通风等设备的配套产品。
二、风机代号说明：
EDF系列风机命名方式由风机系列代号、叶轮名义直径、结构型式组成：
三、风机的型式：
1.风机旋向 EDF 系列可分为左旋(LG)和右旋(RD)两种方式。判别方法：面对皮带轮，叶轮顺时针旋转的称为右旋风机，叶轮逆时针旋转的称为左旋风机。

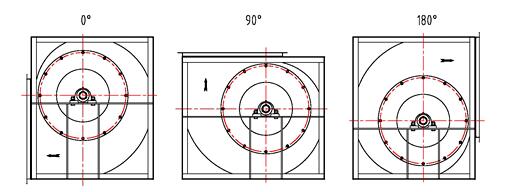

2.出风方向 EDF系列风机可制成0°、90°、180°三种出风方向，如下图所示。

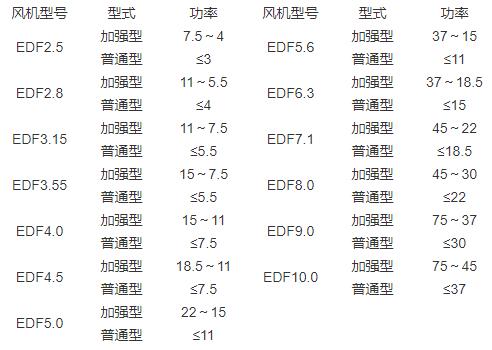

3.结构型式 EDF系列风机结构分为普通型和加强型。两者区别在于后者主轴加粗、轴承型号加大，其余相同。加强型与普通型外形尺寸不一致时，外形尺寸上括号内数字为加强型风机尺寸。本公司EDF系列的普通型和加强型分类规定如下：
四、产品结构特点：
1.机壳
机壳采用优质镀锌钢板制造，侧板以先进的气动模型为基础设计。进风口整体冲压成型，进气曲面为流线型 ，气体流畅，损失小。
2.叶轮
叶轮为前向多翼式结构，所有装配件均为镀锌钢板，经模具冲压一次成型 、，叶片采用滚压铆合工艺，紧密固定在中、前盘上，以保证其有足够的强度，整件经高精度的动平衡校正后，运转平稳，振动极小。
3.轴承
选用进口轴承，轴承使用寿命长、运转平稳。
4.主轴
风机轴采用40Cr或45#钢经粗加工、调质处理及磨削精加工制成，轴径尺寸公差及形位公差亦严格控制，每根轴均经过涂覆防锈处理，强度高、刚性好。
5.出风口法兰
法兰采用镀锌钢条制成，法兰与蜗壳连接采用德国TOX免焊工艺，并具有足够的刚度与强度，外观精致、典雅；
6.传动部
EDF系列风机传动方式为E式传动，皮带轮选用欧标SP型窄V带轮，表面经过发黑处理，强度大且美观，皮带选用英国PIX强力窄V带，传动力大、可长时间运行，传动可靠。
五、使用说明：
样本所示的风机性能参数是指标准进气状态下的性能，如使用条件与标准进气状态不一致，须先按标准进气状态进行换算。样本所示的转速为理论转速，风机实际转速会略有差异。
标准进气状态为：大气压力Pt＝101325Pa 进气温度ta＝20℃ 相对湿度Φ＝50% 空气密度ρ＝1.2kg/m³
六、用户须知
1.用户根据风量、全压要求选用风机，所需工况点应落在特性曲线的高效区。特性曲线有白区、绿区和红区，白区为普通型风机工矿区，绿区为加强型风机工矿区，红区为不可选区。
2.由风量、全压确定风机的其它性能参数，如转速、轴功率、噪声、电机等。
3.风机轴承正常使用温度应在70℃以下，每隔3000小时加一次锂基润滑脂；如轴承温度超过70℃，轴承温度每上升15℃，则加油间隔时间减少一半。使用锂基润滑脂轴承最高温度不得超过110℃。
4.风机输送介质为空气或不含有粘性物质，无腐蚀性，不易燃、易爆的气体。 输送气体中所含的尘土及硬质颗粒物不大于150mg/m3。 风机输送气体的温度不超过80℃，海拔不超过1000m。
5.风机调试或运行时应严格控制电机电流，不得超过电机额定电流值。
6.定期停机检查各处连接螺栓、销钉等，如有松动及时紧固；
7.风机运转过程中如发生异响、剧烈振动等情况时，应立即停车检查；
8.风机各部件不得碰撞、挤压，不能堆放在潮湿或有腐蚀性物品的场所；
9.保持风机清洁，定期清理叶片上的杂物，防止引起叶轮不平衡；
10.轴承寿命随使用环境而异。如轴承出现异常响声，应立即检查更换轴承或请专业厂家维修。
