AKF系列离心通风机
发布时间：2023-02-02浏览次数：0
AKF系列离心通风机
一、概述
AKF系列外转子低噪声空调离心通风机是一种新型节能风机，它具有体积小，流量大，风压高，整机运转平稳。风机配用的三相异步低噪声外转子电动机可通过变频或调压进行变速，以适应不同工况的情景下对风量、风压的要求。主要适用于空调净化设备，变风量空调柜机组，宾馆、厂矿企业公共场所的通风换气。KTD系列风机共有2.5S、2.5L、2.6S、3.0M、3.0AM、3.5S、3.5M、3.5L、4.0AS、4.0S、4.0M、4.0L、4.2S、4.2M、4.2L、4.5S、4.5M、4.5L、5.0S、5.0M二十种规格。 BAKF系列三相隔爆型外转子低噪声空调离心通风机的空气动力性能和外形 结构与KTD系列同一规格相同，只是叶轮铝合金，配用电机为三相异步隔爆型低噪声外转子电动机。BKTD系列防爆风机共有2.5S、2.5L、3.0M、3.5S、3.5M、3.5L、4.0S、4.0M、4.0L、4.2S十种规格。 BKTD系列三相隔爆型外转子低噪声空调离心通风机均通过国家防爆电气产品质量监督检验测试中心防爆合格认证。风机经国家空调设备质量监督检验测试中心及江苏省技监局多次测试，名项技术性能均居于国内领先水平。
二、风机结构
1. 旋向角度

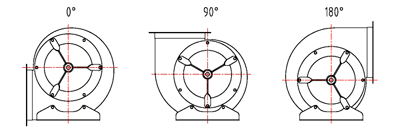

AKF系列外转子风机制成整体结构，风机可分为左旋和右旋两种，即从电机出线一侧正视，叶轮逆时针旋转称为左旋，叶轮顺时针旋转称为右旋。用户订货时须注明风机旋向。AKF系列外转子风机可制成0°、90°、180°三种常规角度（如下图所示），也可按客户要求制成任何安装角度。
2. 机壳
采用优质镀锌钢板或冷轧钢板制造，风机侧板型线符合空气动力学原理，蜗板和侧板采用联合成型系统咬合连接制成一整体，法兰与外壳采用TOX技术固定。外表采用喷塑处理或原色。喷塑处理的风机表面坚硬，耐热耐潮，不易划伤，色彩亮丽美观。表面不经喷塑处理的机壳保持原有的镀锌钢板特有的光泽与花纹。均防潮防锈，美观耐用。机壳与底座在0°、90°、180°间可任意调换，安装方便。
3. 叶轮
风机的叶片、轮盖、轮盘均选用优质镀锌钢板，叶片为前向多翼型，经模具一次冲压成型，与轮盖、轮盘采用插片铆接的方式安装。每台风机的叶轮均依据JB/T 9101标准进行严格的经静、动平衡校正，平衡等级均达到G4.0级。AKF系列采用优质镀锌钢板制成，BAKF系列采用优质铝合金板制成。
4. 进风口
均采用优质镀锌钢板经模具一次冲压成型，装于风机两侧，与轴向平行的截面为流线型曲面，气流损失小，效率高。
5. 电机
采用三相异步低噪声外转子电机，叶轮中盘直接安装在电机外壳上，其传动损失为零，从而提高了整机效率。能借助三相调压器、变频调速调节风机的转速，以适应系统负荷多变的要求。BKTD系列配用的电机均为三相异步隔爆型 低噪声外转子电动机。
三、风机性能
样本所示的风机性能参数是指标准进气状态下的性能，如使用条件与标准进气状态不一致，须先按标准进气状态进行换算。样本所示的转速为380V、50HZ时电机的标准转速，现场电压、频率不一致时，风机实际转速会略有差异。
标准进气状态为：大气压力Pt＝101325Pa 进气温度ta＝20℃ 相对湿度Φ＝50% 空气密度ρ＝1.2kg/m3
四、风机使用条件
1. 风机输送介质为空气或不含有粘性物质，无腐蚀性，不易燃、易爆的气体。
2. 输送气体中所含的尘土及硬质颗粒物不大于150mg/m3。
3. 风机输送气体的温度不超过80℃，海拔不超过1000m。
五、风机的安装和使用
1. 风机在安装前首先对风机各部件进行严格的检查，特别是对风机的叶轮、电动机等转动部件更应细致检查，如发现损伤，应予以修复再进行安装，同时检查机壳内部是否掉入或遗留工具杂物，以免运转中造成叶轮损坏或发生事故；
2.安装风机时，管道的重量不应加在机壳上，而且必须保证轴为水平位置。采用软连接时，接头不能拉得太紧；
3.拧紧所有的连接螺栓和地脚螺钉；
4.风机安装完毕后，用手转动叶轮，检查是否有碰撞或擦壳现象，有无其它异常响声；
5.确保无异常的情况下，方可通电试运转。试运转时检查叶轮的旋转方向是否正确；
1.定期停机检查各处连接螺栓、销钉等，如有松动及时紧固；
2.风机运转过程中如发生异响、剧烈振动等情况时，应立即停车检查；
3.风机各部件不得碰撞、挤压，不能堆放在潮湿或有腐蚀性物品的场所；
4.保持风机清洁，定期清理叶片上的杂物，防止引起叶轮不平衡；
5.电机轴承为全封闭免加油型轴承，其寿命随使用环境而异。如轴承出现异常响声，应立即检查更换轴承或请电机厂家维修；
订货时，请注明风机的使用环境，要求的压力、流量、风机的机号、旋转方向、出风口角度、传动方式、叶轮转速及电机型号等。
如有特殊要求，我厂可根据客户的要求特殊设计和制造。
一、概述
AKF系列外转子低噪声空调离心通风机是一种新型节能风机，它具有体积小，流量大，风压高，整机运转平稳。风机配用的三相异步低噪声外转子电动机可通过变频或调压进行变速，以适应不同工况的情景下对风量、风压的要求。主要适用于空调净化设备，变风量空调柜机组，宾馆、厂矿企业公共场所的通风换气。KTD系列风机共有2.5S、2.5L、2.6S、3.0M、3.0AM、3.5S、3.5M、3.5L、4.0AS、4.0S、4.0M、4.0L、4.2S、4.2M、4.2L、4.5S、4.5M、4.5L、5.0S、5.0M二十种规格。 BAKF系列三相隔爆型外转子低噪声空调离心通风机的空气动力性能和外形 结构与KTD系列同一规格相同，只是叶轮铝合金，配用电机为三相异步隔爆型低噪声外转子电动机。BKTD系列防爆风机共有2.5S、2.5L、3.0M、3.5S、3.5M、3.5L、4.0S、4.0M、4.0L、4.2S十种规格。 BKTD系列三相隔爆型外转子低噪声空调离心通风机均通过国家防爆电气产品质量监督检验测试中心防爆合格认证。风机经国家空调设备质量监督检验测试中心及江苏省技监局多次测试，名项技术性能均居于国内领先水平。
二、风机结构
1. 旋向角度
AKF系列外转子风机制成整体结构，风机可分为左旋和右旋两种，即从电机出线一侧正视，叶轮逆时针旋转称为左旋，叶轮顺时针旋转称为右旋。用户订货时须注明风机旋向。AKF系列外转子风机可制成0°、90°、180°三种常规角度（如下图所示），也可按客户要求制成任何安装角度。
2. 机壳
采用优质镀锌钢板或冷轧钢板制造，风机侧板型线符合空气动力学原理，蜗板和侧板采用联合成型系统咬合连接制成一整体，法兰与外壳采用TOX技术固定。外表采用喷塑处理或原色。喷塑处理的风机表面坚硬，耐热耐潮，不易划伤，色彩亮丽美观。表面不经喷塑处理的机壳保持原有的镀锌钢板特有的光泽与花纹。均防潮防锈，美观耐用。机壳与底座在0°、90°、180°间可任意调换，安装方便。
3. 叶轮
风机的叶片、轮盖、轮盘均选用优质镀锌钢板，叶片为前向多翼型，经模具一次冲压成型，与轮盖、轮盘采用插片铆接的方式安装。每台风机的叶轮均依据JB/T 9101标准进行严格的经静、动平衡校正，平衡等级均达到G4.0级。AKF系列采用优质镀锌钢板制成，BAKF系列采用优质铝合金板制成。
4. 进风口
均采用优质镀锌钢板经模具一次冲压成型，装于风机两侧，与轴向平行的截面为流线型曲面，气流损失小，效率高。
5. 电机
采用三相异步低噪声外转子电机，叶轮中盘直接安装在电机外壳上，其传动损失为零，从而提高了整机效率。能借助三相调压器、变频调速调节风机的转速，以适应系统负荷多变的要求。BKTD系列配用的电机均为三相异步隔爆型 低噪声外转子电动机。
三、风机性能
样本所示的风机性能参数是指标准进气状态下的性能，如使用条件与标准进气状态不一致，须先按标准进气状态进行换算。样本所示的转速为380V、50HZ时电机的标准转速，现场电压、频率不一致时，风机实际转速会略有差异。
标准进气状态为：大气压力Pt＝101325Pa 进气温度ta＝20℃ 相对湿度Φ＝50% 空气密度ρ＝1.2kg/m3
四、风机使用条件
1. 风机输送介质为空气或不含有粘性物质，无腐蚀性，不易燃、易爆的气体。
2. 输送气体中所含的尘土及硬质颗粒物不大于150mg/m3。
3. 风机输送气体的温度不超过80℃，海拔不超过1000m。
五、风机的安装和使用
1. 风机在安装前首先对风机各部件进行严格的检查，特别是对风机的叶轮、电动机等转动部件更应细致检查，如发现损伤，应予以修复再进行安装，同时检查机壳内部是否掉入或遗留工具杂物，以免运转中造成叶轮损坏或发生事故；
2.安装风机时，管道的重量不应加在机壳上，而且必须保证轴为水平位置。采用软连接时，接头不能拉得太紧；
3.拧紧所有的连接螺栓和地脚螺钉；
4.风机安装完毕后，用手转动叶轮，检查是否有碰撞或擦壳现象，有无其它异常响声；
5.确保无异常的情况下，方可通电试运转。试运转时检查叶轮的旋转方向是否正确；
6.风机进口或出口处应加装调节阀，风机运转前应将调节阀关闭，防止风机敞口空运转导致电机烧毁。为使风机安全运转，用户安装时必须配备电动机缺相保护装置。
1.定期停机检查各处连接螺栓、销钉等，如有松动及时紧固；
2.风机运转过程中如发生异响、剧烈振动等情况时，应立即停车检查；
3.风机各部件不得碰撞、挤压，不能堆放在潮湿或有腐蚀性物品的场所；
4.保持风机清洁，定期清理叶片上的杂物，防止引起叶轮不平衡；
5.电机轴承为全封闭免加油型轴承，其寿命随使用环境而异。如轴承出现异常响声，应立即检查更换轴承或请电机厂家维修；
6.严禁强制牵引电机电源引出线，电机电源引出线在风机安装到位后应及时固定好。
订货时，请注明风机的使用环境，要求的压力、流量、风机的机号、旋转方向、出风口角度、传动方式、叶轮转速及电机型号等。
如有特殊要求，我厂可根据客户的要求特殊设计和制造。
