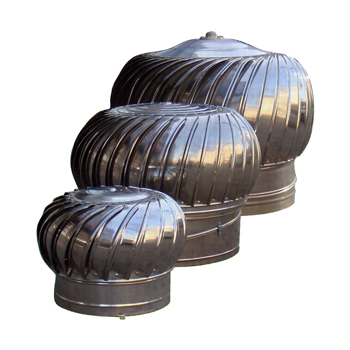

屋顶自然通风器

1.屋顶自然通风器的概述

　　本公司生产的JYL-300、500、880型屋顶自然通风器是利用自然界空气对流的原理，以室内外的压力差、温度差及自然风为动力，可以24小时不间断运转，排除室内的热气，湿气和秽气；它不用电，无噪音，真正实现了节能、环保的目的。在发达国家早已十分流行，有数十年的历史了，在国内，随着钢结构建筑的大量问世，安装使用自然通风器，也日渐增多。

2.屋顶自然通风器的工作原理

　　自然通风器是利用自然风力推动叶片运转，因运转产生离心力诱使空气流动，由于叶片相当轻薄，即使微风也能使它转动。涡轮转动时，便产生离心力，将涡轮下方的热空气、烟气、潮湿气体吸上来并排出去。 空气被抽离涡轮时，涡轮的正下方便形成低压区，即烟囱效应。由于涡轮不断地转动，室外新鲜空气也会不断的流入，于是达到了通风目的。

3.屋顶自然通风器的特点

　 ●不锈钢机身质量小、安装简便

　 ●高效率的通风排湿能力

　　 根据流体力学原理，经过科学的设计，采用波浪式弧形涡轮叶片，以及优异的低阻高效轴承，即使在低于时速2KM的微风下也能够持续运转，不断排出室内的混浊空气。

　 ●坚固耐腐蚀、享有10多年质量保证

　　 高品质的不锈钢机身，经得起长时间的风吹雨打，可抵抗室内腐蚀性气体的侵蚀，优异的全密封低阻轴承，经久耐用永保润滑，无需进行保养。

　 ●安装简便、快捷

　　 由于采用独特的变角管颈设计，本通风器能够适用于不同倾斜度(0°-22.5°)的屋面，大大降低了安装成本。因此广泛适用于民用住宅、工业厂房、车库等建筑物。

　 ●节能环保、无噪音、无需电力。自然通风器仅靠自然风就可以持续运转，无需电力，且运行平稳无噪音。

　 ●轴和轴承

　　 通风器采用高质量的低阻全封闭轴承，免润滑。以C45号钢作为主轴，具有很强的耐腐蚀性。

　 ●叶片

　　波浪式弧型叶片是根据精确的流体力学原理而设计，加大了扇叶与风的接触面积和角度，在微风中也可获得更大的旋转力，避免了各方向的风倒入风道的现象，并利用各方向的风加快涡轮头的旋转速度，充分起到防雨、防雪、排风的作用。由于采用了波浪形状，机械强度大大增强，在同类产品中承压能力****。

　 ●无需维修,无火灾危险性

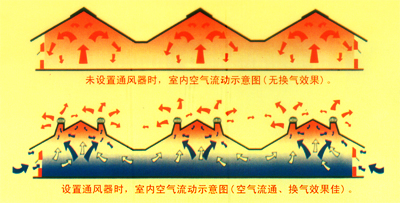

4.设置通风器和未设置通风器两种情景示意图

为设置通风器时，温热空气只能堆积在室内；而设置通风器时，上升的热气会通过通风器向外排出，并引入外部新鲜空气。

5.如何计算确定通风器的数量

　 (1).首先确定建筑的室内容积(长x宽x高)。

　 (2).根据建筑类型，确定每小时所要求的换气次数。

　 (3).根据气象局的平均风速，查表确定在该风速下通风器的换气能力。

　 (4).自然通风器数目计算公式：

通风气数目＝

　　室内容积m³X换气次数/hr

　　室内换气能力(m³/hr)　(注：由各型号决定)

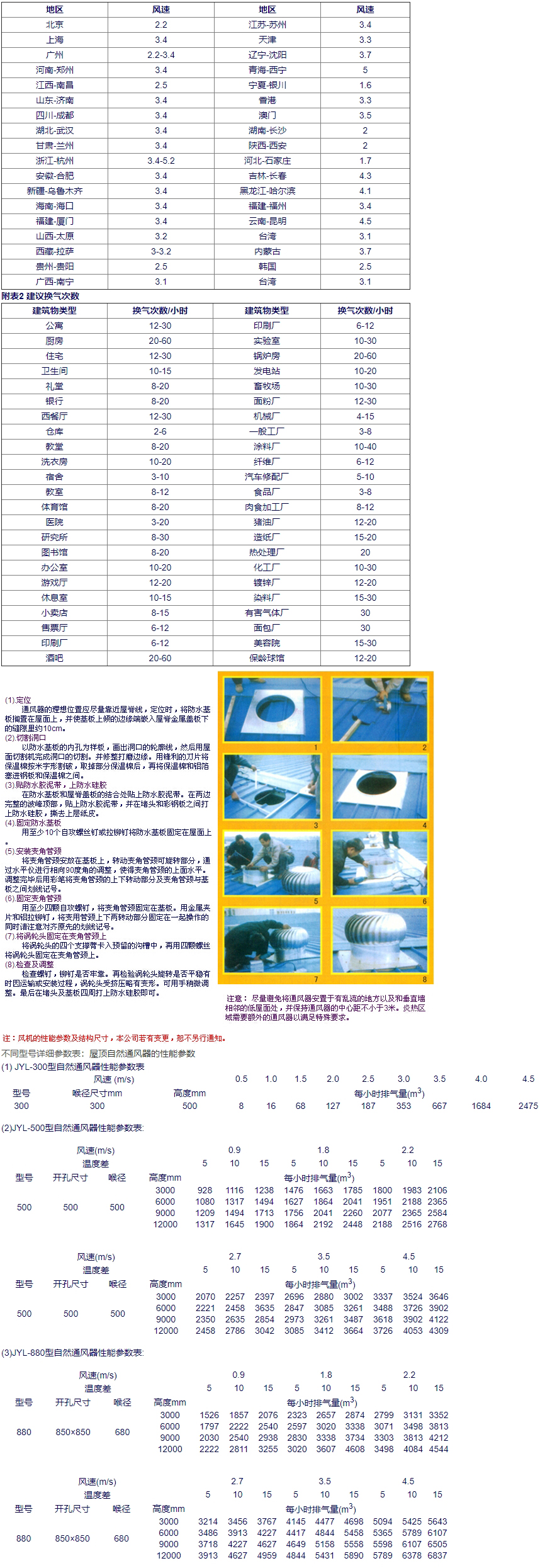

附表1 全国各地的平均速度（风速单位：m/s）
