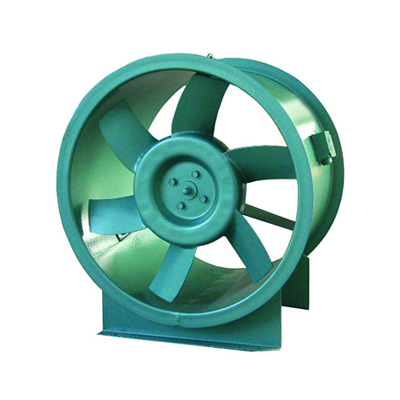

SDF系列隧道式高效轴流风机

一、SDF型隧道式轴流风机概述

　　SDF型隧道式轴流风机主要用于地下隧道通风换气，亦可用于铁路隧道、山洞及地下工程和建筑物的通风换气。是一种高压力、低噪声、高效轴流风机。叶轮直径自350-1120mm，分为№3.5、№4、№4.5、№5.6、№6.3、№7、№8、№9、№10、№11.2等到11种机号的风机，对某些机号的风机，又根据用户要求制成几种叶角，供用户选用。

二、SDF型隧道式轴流风机结构和型号说明

1、本风机由叶轮、风筒、电机及一些联接件、支承件组成，为电机内置式结构，叶轮直接装在电机轴上直联转动，叶轮后又设气流导向叶片。

2、示例：SDF-8Ⅰ表示叶轮直径为800mm的隧道式轴流风机，Ⅰ表示不同的叶片角度。

注：风机的性能参数及结构尺寸，本公司若有变更，恕不另行通知。

不同型号详细参数表：

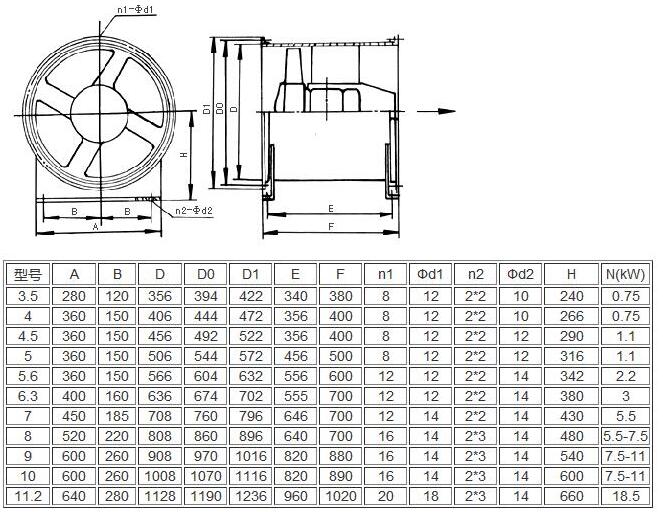

SDF系列隧道式高效轴流风机外形及安装尺寸表

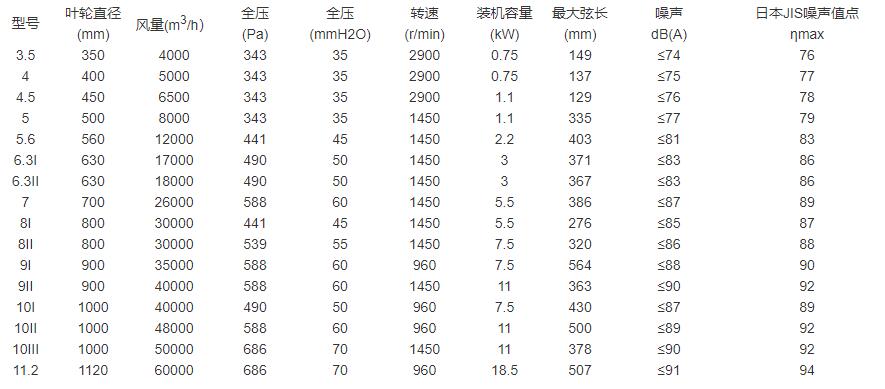

SDF系列隧道式高效轴流风机性能参数表
